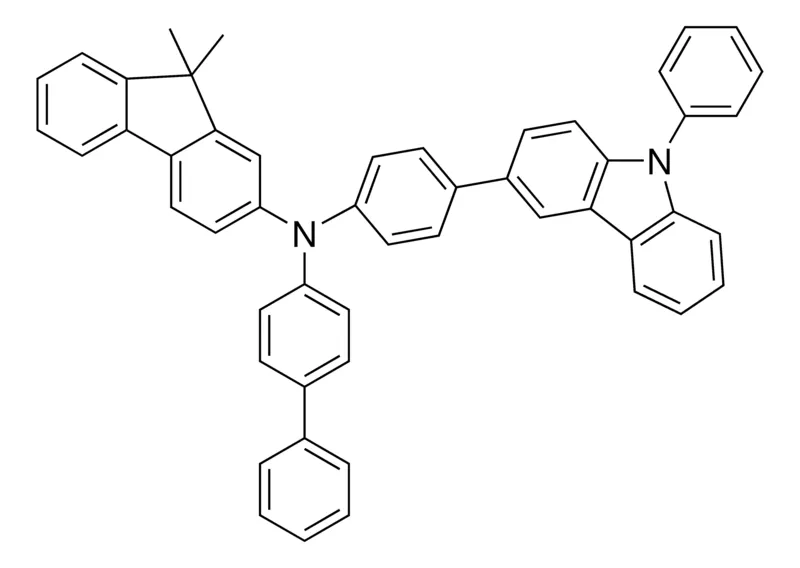

Sigma-Aldrich N-([1,1′-Biphenyl]-4-yl)-9,9-dimethyl-N-(4-(9-phenyl-9H-carbazol-3-yl)phenyl)-9H-fluoren-2-amine，≥97%

产品概述

≥97%

应用领域

不，不（（1，1 ′-联苯）-4-基）-9，9-二甲基- N -（4-（9-苯基-9H-咔唑-3-基）苯基）-9H-芴-2-胺（BCFN）是一种富电子材料，其HOMO能级为5.3eV，LUMO能级为2.2eV，空穴迁移率为5.43 × 10 - 5cm 2 V-1 s-1。BCFN在有机电致发光器件中作为空穴传输和空穴注入材料，具有提高聚合物基空穴传输层的空穴迁移率、降低器件驱动电压、提高器件效率、提高EQE等优点，在有机电致发光器件中具有广阔的应用前景。以及Ir（piq）2（acac）的组合的更好的器件寿命BCFN是一种良好的形貌稳定材料，其Tg为125 °C，Td为375 °C。BCFN的禁带宽度为2.58eV，由于其大的禁带宽度，也是一种非常好的电荷传输层材料（Eg = 3.1eV）2的有机电致发光器件（PhOLEDs）。OLED器件性能：BCFN提高了PVK的空穴传输迁移率（纯PVK：2.09×10 - 9Vcm-1 S-1; 30%的BCFN：PVK：9.86×10 - 7Vcm-1 S-1; 50%的BCFN：PVK：1.15×10 - 5Vcm-1 S-1）：1.ITO/PEDOT：PSS（40 nm）/PVK：BCFN（40 nm）：1.15×10 - 5Vcm-1 S-1的复合材料的制备方法（3：7，20纳米）/BCFN：PFO（x：1-x，80纳米）/氟化铯（1.5nm）/Al（120 nm）颜色：蓝色BCFN与ET 1组合，在形成激基复合物时用作EML并改善器件性能：2. ITO/HIL/HTL/（ET 1 +P1）或（ET 1 +BCFN+P1（掺杂）/ETL/ LiF/Al颜色：红色器件发射面积为81 cm 2，在1000 cd m-2时，效率超过200 lm/W，EQE超过50%，寿命95：Ir（piq）_2（acac）作为电子捕获层的BCFN的71 h ~ 133 h寿命：3.BCFN中的ITO/NDP系列（3 wt.%，10 nm）/BCFN（160 nm）或BCFN（130 nm）+BCFN：Ir（piq）2（acac）的混合物，其中BCFN为160 nm，Ir（piq）2（acac）的摩尔比为1 ∶ 1。（2wt.%，10nm）+BCFN（20）/（Ir（TMS Bppy）ppy 2）：苯并四氮唑蓝（10 wt.%，40 nm））/ TPBi：Liq（1：1 wt. %比例，36 nm）/ Liq（0.1nm）/Al（60 nm）颜色：黄色效率不受影响。95时的寿命：71小时至133小时

不，不（（1，1'-联苯-4-基）-9，9-二甲基-N-（4-（9-苯基-9H-咔唑-3-基）苯基）-9H-芴-2-胺由于其π共轭结构和给电子/受电子基团的存在，可作为发光层或空穴传输层应用于不同的领域，适合用于有机场效应晶体管（OFET）、分子电子学、传感器、有机光伏（OPV）和有机发光二极管（OLED）。"

技术规格
