| 货号 | 包装规格 | 操作 |
|---|---|---|
| MS5100.10 | MS5100标准版，(含余氯&pH PCBA+浊度+温度，不含余氯、pH电极) | |
| MS5100.11 | MS5100标准版+电化学模块（电化学PCBA+流通池+配件） | |
| MS5100.12 | MS5100标准版+IO模块（IO PCBA+配件） | |
| MS5100.13 | MS5100标准版+电化学模块+IO模块（电化学PCBA+流通池+IO PCBA+配件） |

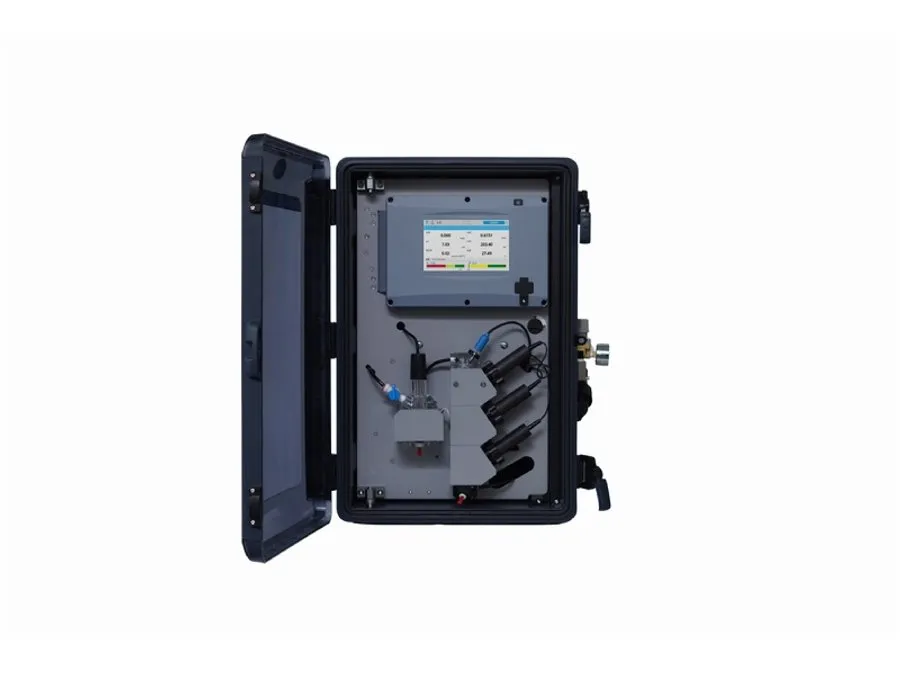

MS5100多参数在线分析仪是哈希公司推出的集成化水质监测平台，可同时连续监测余氯、二氧化氯、浊度、pH、ORP、电导率和温度等7种关键水质参数。该仪器采用模块化串联流路设计和先进的传感技术，集多种测量功能于一体，大幅节省安装空间与水资源消耗，是水处理过程控制与水质安全监测的理想解决方案。
余氯/二氧化氯测量：采用电化学测量法，使用无膜电极。游离氯或游离活性氯定义为分子氯（Cl2）、次氯酸（HClO）和次氯酸根离子（OCl-）的总和。在不同pH值下，次氯酸和次氯酸根离子处于一种动态平衡状态。在施加电位时，次氯酸分子在工作电极被还原为氯离子，此时工作电极和对电极间产生电流回路，在恒定条件下，产生的电流与游离氯浓度成正比。
浊度测量：水样进入浊度腔体，探测头发射一束光垂直射入水样，当光线遇到水样中的悬浮颗粒而产生散射，浸没在水中的光电检测器检测到与入射光中心线成90°方向的散射光，散射光强与水样的浊度成正比，从而通过检测90°的散射光强实现浊度测量。水样进入浊度仪先要流经气泡捕集器的层层折流板，进入浊度测量腔体然后从溢流口溢出进入排水管道，该去泡系统使水样中的气泡被吸附到折流系统的各个表面，或者随着水缓慢流动上升到水面并释放到大气中。
pH测量：pH电极由指示电极和参比电极两部分组成。pH测量是通过测量指示和参比电极之间的电位来实现的。pH电极在接触溶液时，其玻璃膜上会形成一随pH变化而变化的电势，参比电极用来提供恒定的电势，它不会因溶液中pH值的浓度而变化。通过测量水样温度进行pH测量值补偿。
ORP测量通过电极对敏感层表面进行电子吸收或释放完成，参比电极使用和pH电极相同的银/氯化银电极。
电导率测量通过在样品溶液内放入两个盘片（电导片）并通过在盘片上加电压测量电流完成。
应用于饮用水管网、二次供水、农村饮用水。
| 技术指标 | 参数 |
|---|---|
| 测量方法 | 余氯/二氧化氯：三电极恒电位法；浊度：90 度散射法，EPA180.1；pH：玻璃电极法；ORP：铂电极直接测定法；电导率：两极铂金电极法；温度：热敏电阻NTC 30K |
| 测量范围 | 余氯：0 ~ 10 mg/L；二氧化氯：0 ~ 5 mg/L；浊度：0 ~ 100 NTU；pH：0.00 ~ 14.00；ORP：-1200 mV ~ +1200 mV；电导率：20.0 μS/cm ~ 2000 μS/cm；温度：0 ℃ ~ 50 ℃ |
| 检测限值 | 余氯/二氧化氯：0.01 mg/L；浊度：0.0032 NTU；电导率：6.0 μS/cm |
| 准确度 | 余氯：±1% 或 ±0.01 mg/L（取较大值）；二氧化氯：±1.5%或±0.01 mg/L（取较大值）；浊度：±2%或 ±0.01 NTU（取较大值）（基于 25℃ 下的 Formazin 一级标准液）；pH：±0.02（2~12 pH）；ORP：±20 mV；电导率：±0.8 % F.S；温度：±0.4 ℃ |
| 重复性 | 余氯：1% 或 0.01 mg/L（取较大值）；二氧化氯：1.5% 或 0.01mg/L（取较大值）；浊度：1% 或 0.006 NTU（取较大值）（基于25℃ 下的 Formazin 一级标准液）；pH：0.01；ORP：10 mV；电导率：0.4% F.S；温度：0.2 ℃ |
| 显示分辨率 | 余氯/二氧化氯：0.001 或 0.01 mg/L 可选；浊度：0.001、0.01 或 0.1 NTU 可选；pH：0.001、0.01 或 0.1 可选；ORP：0.01 或 0.1 mV 可选；电导率：0.01、0.1 μS/cm / mS/cm 可选；总溶解固体（TDS）：0.01、0.1 μg/L / mg/L 可选；温度：0.01 ℃ |
| 响应时间 | 电化学电极（pH/ORP/电导率电极）T90 响应时间 < 3 分钟；系统 T90 响应时间（从水样进入仪器开始计算）< 10 分钟 |
| 数据日志 | 约104,000条记录，12个月（假设每分钟/条） |
| 工作温度 | 5~40 ℃（41~104 ℉），相对湿度 ≤ 95%，无冷凝 |
| 存储温度 | –20~60 ℃（–4~140 ℉），相对湿度≤ 95%，无冷凝 |
| 自诊断 | 具备Prognosys自诊断系统 |
| 测量模式 | 连续模式，节水模式 |
| 海拔 | 最高 2000 米（6562 ft） |
| 电源要求 | 100 - 240 VAC, 50/60 Hz |
| 额定功率 | 30W |
| 模拟输出 | 6 路4-20 mA 模拟输出 |
| 数字输出 | RS485 Modbus |
| 显示屏 | 7英寸彩色电阻触摸屏 |
| 外壳防护 | IP65（在机箱门关闭的情况下），仅限室内使用 |

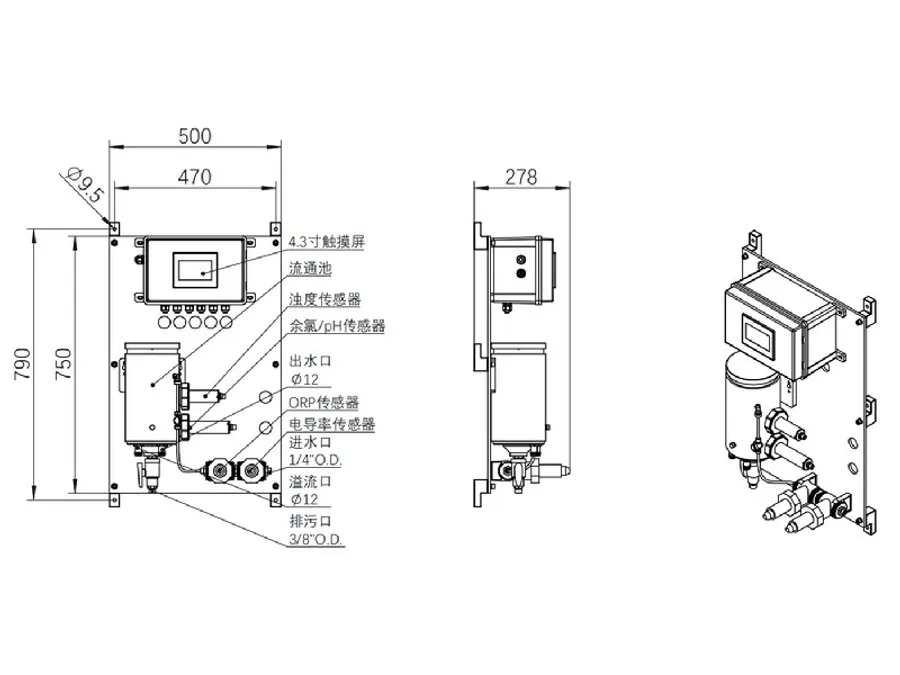

| 尺寸 | 452 x 681 x 335 mm (17.8×26.8×13.2 in) |
| 装运重量 | 25 kg (51.1 lb)，无通水 |
| 安装方式 | 壁挂 |
